电机

  • 电机型号22SYK6120.T
  • 引出方式引出线
  • 电机电刷石墨
  • 电机轴承滑动轴承
  • 参数下载PDF 文件
运行参数(25C)

标称功率
W

5.4

最大效率
%

80

额定电压
Volt

24

电机连续运行区域上线 电流
mA

282

电机电阻±10%
Ohm

16.80

转矩
mNm

7.57

空载转速±10%
rpm

8450

转速
rpm

6782

空载电流≤125%
mA

16.0

功率
W

5.371

速度常数
rpm/V

352

机械时间常数
ms

9.9

转矩常数
mNm/A

26.83

转动惯量
gcm2

4.240

堵转电流
mA

1429

电感
mH


堵转转矩
mNm

38.33

重量
g

56

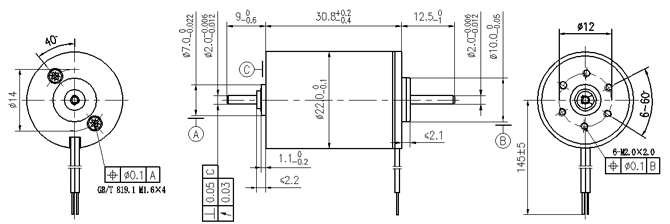

外形尺寸(毫米)

特性曲线示意图

注意事项

Axial play (measured at 4N axial force)/轴向间隙 (沿轴向施加4N力时的间隙)

≤0.15mm
Max. sleeve bearing loads/滑动轴承最大载荷







Axial (dynamic)/轴向(动态)





1.0N

Radial (4 mm from jamming ring)/径向 (卡簧外4mm)




2.7N

Force for press-fits (static)/最大允许安装力 (静态)




80N
Max. radial play sleeve bearing/滑动轴承最大径向间隙



0.02 mm
Ambient temperature range/环境温度范围





-20+65
Max. rotor temperature/转子承受最高温度





+85
Weight of motor/电机重量





56g
Options:gearbox, encoder and ball bearings/其它可选项:减速器、编码器和滚动轴承
