电机
 |
- 电机型号：22SYK6120.Q
- 引出方式：引出线
- 电机电刷：石墨
- 电机轴承：滑动轴承
- 参数下载：PDF 文件
运行参数（25C）
| 标称功率 |
W
|
5.4 |
最大效率 |
%
|
80 |
|
| 额定电压 |
Volt
|
24 |
电机连续运行区域上线 | 电流 |
mA
|
282 |
| 电机电阻±10% |
Ohm
|
16.80 |
转矩 |
mNm
|
7.57 |
|
| 空载转速±10% |
rpm
|
8450 |
转速 |
rpm
|
6782 |
|
| 空载电流≤125% |
mA
|
16 |
功率 |
W
|
5.371 |
|
| 速度常数 |
rpm/V
|
352 |
机械时间常数 |
ms
|
9.9 |
|
| 转矩常数 |
mNm/A
|
26.83 |
转动惯量 |
gcm2
|
4.240 |
|
| 堵转电流 |
mA
|
1429 |
电感 |
mH
|
|
|
| 堵转转矩 |
mNm
|
38.33 |
重量 |
g
|
56 |
|

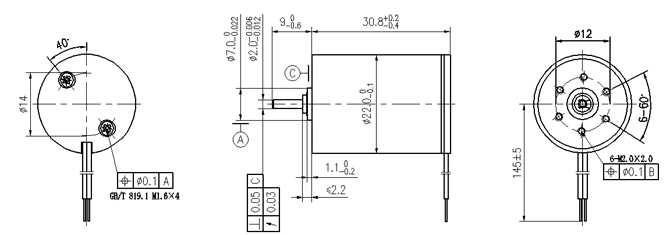

外形尺寸（毫米）
特性曲线示意图
注意事项
| ● | Axial play (measured at 4N axial force)/轴向间隙 (沿轴向施加4N力时的间隙) |
|
|
≤0.15mm |
|||||
| ● | Max. sleeve bearing loads/滑动轴承最大载荷 |
|
|
|
|
|
|||
|
|
Axial (dynamic)/轴向(动态) |
|
|
|
|
|
1.0N | ||
|
|
Radial (4 mm from jamming ring)/径向 (卡簧外4mm) |
|
|
|
|
2.7N | |||
|
|
Force for press-fits (static)/最大允许安装力 (静态) |
|
|
|
|
80N | |||
| ● | Max. radial play sleeve bearing/滑动轴承最大径向间隙 |
|
|
|
0.02 mm | ||||
| ● | Ambient temperature range/环境温度范围 |
|
|
|
|
|
-20～+65℃ | ||
| ● | Max. rotor temperature/转子承受最高温度 |
|
|
|
|
|
+85℃ | ||
| ● | Weight of motor/电机重量 |
|
|
|
|
|
56g | ||
| ● | Options:gearbox and ball bearings/其它可选项：减速器和滚动轴承 |
|
|
|
|
|
|||
