电机
- 电机型号:16SYK5123.A
- 引出方式:引出片
- 电机电刷:贵金属
- 电机轴承:滑动轴承
- 参数下载:PDF 文件
运行参数(25C)
标称功率 |
W
|
1.4 |
最大效率 |
%
|
78 |
|
额定电压 |
Volt
|
3 |
电机连续运行区域上线 | 电流 |
mA
|
580 |
电机电阻±10% |
Ohm
|
0.932 |
转矩 |
mNm
|
1.61 |
|
空载转速±10% |
rpm
|
10200 |
转速 |
rpm
|
8362 |
|
空载电流≤125% |
mA
|
45.0 |
功率 |
W
|
1.41 |
|
速度常数 |
rpm/V
|
3400 |
机械时间常数 |
ms
|
15.8 |
|
转矩常数 |
mNm/A
|
2.77 |
转动惯量 |
gcm2
|
1.300 |
|
堵转电流 |
mA
|
3219 |
电感 |
mH
|
|
|
堵转转矩 |
mNm
|
8.92 |
重量 |
g
|
22 |

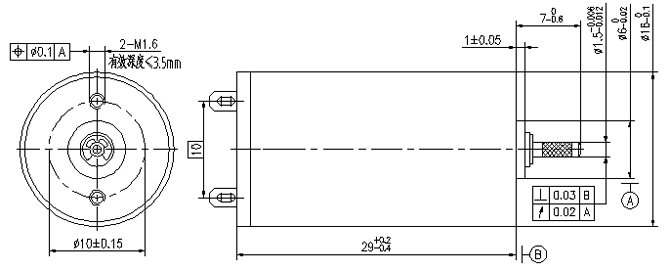

外形尺寸(毫米)
特性曲线示意图
注意事项
● | Axial play (measured at 4N axial force)/轴向间隙 (沿轴向施加4N力时的间隙) |
|
≤0.15mm | ||||||
● | Max. sleeve bearing loads/滑动轴承最大载荷 | ||||||||
Axial (dynamic)/轴向(动态) | 0.8N | ||||||||
Radial (4 mm from jamming ring)/径向 (卡簧外4mm) | 1.4 N | ||||||||
Force for press-fits (static)/最大允许安装力 (静态) | 15N | ||||||||
● | Max. radial play sleeve bearing/滑动轴承最大径向间隙 | 0.02 mm | |||||||
● | Ambient temperature range/环境温度范围 | -20~+65℃ | |||||||
● | Max. rotor temperature/转子承受最高温度 | +85℃ | |||||||
● | Weight of motor/电机重量 | 22g | |||||||
● | Options:gearbox/其它可选项:减速器 |
