电机
- 电机型号:35SYK7450.S
- 引出方式:引出片
- 电机电刷:石墨电刷
- 电机轴承:滚动轴承
- 参数下载:PDF 文件
运行参数(25C)
标称功率 |
W
|
90 |
最大效率 |
%
|
83 |
|
额定电压 |
Volt
|
36 |
电机连续运行区域上线 | 电流 |
mA
|
2,861 |
电机电阻±10% |
Ohm
|
1.2 |
转矩 |
mNm
|
122.86 |
|
空载转速±10% |
rpm
|
7,950 |
转速 |
rpm
|
7,192 |
|
空载电流≤125% |
mA
|
225 |
功率 |
W
|
92.5 |
|
速度常数 |
rpm/V
|
221 |
机械时间常数 |
ms
|
|
|
转矩常数 |
mNm/A
|
42.9 |
转动惯量 |
gcm2
|
|
|
堵转电流 |
mA
|
30,000 |
电感 |
mH
|
|
|
堵转转矩 |
mNm
|
1,288.2 |
重量 |
g
|
330 |

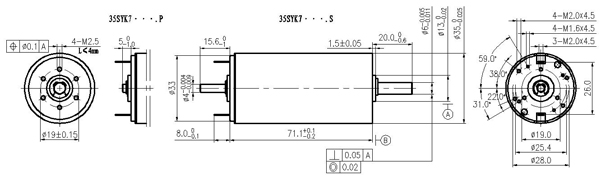

外形尺寸(毫米)
特性曲线示意图
注意事项
● | Axial play (measured at 4N axial force)/轴向间隙 (沿轴向施加4N力时的间隙) |
≤0.07mm |
|||||||
● | Max. ball bearing loads/滚动轴承最大载荷 | ||||||||
Axial (dynamic)/轴向(动态) | 5.6N | ||||||||
Radial (4 mm from jamming ring)/径向 (卡簧外4mm) | 28N | ||||||||
Force for press-fits (static)/最大允许安装力 (静态) | 110N | ||||||||
● | Max. radial play ball bearing/滚动轴承最大径向间隙 | 0.025 mm | |||||||
● | Ambient temperature range/环境温度范围 | -20~+65℃ | |||||||
● | Max. rotor temperature/转子承受最高温度 | +85℃ | |||||||
● | Extreme ambient temperature range/环境极限温度范围 | -40~+85℃(Customized) | |||||||
● | Max. rotor temperature/转子承受最高温度 | +125℃(Customized) | |||||||
● | Options:gearbox ,encoder and rolling bearings/其它可选项:减速器、编码器和滑动轴承 |
