电机

  • 电机型号35SYK7450.R
  • 引出方式引出片
  • 电机电刷石墨电刷
  • 电机轴承滚动轴承
  • 参数下载PDF 文件
运行参数(25C)

标称功率
W

90

最大效率
%

84

额定电压
Volt

18

电机连续运行区域上线 电流
mA

5,723

电机电阻±10%
Ohm

0.3

转矩
mNm

130.3

空载转速±10%
rpm

7,500

转速
rpm

6,785

空载电流≤125%
mA

413

功率
W

92.5

速度常数
rpm/V

417

机械时间常数
ms


转矩常数
mNm/A

22.8

转动惯量
gcm2


堵转电流
mA

60,000

电感
mH


堵转转矩
mNm

1,366

重量
g

330

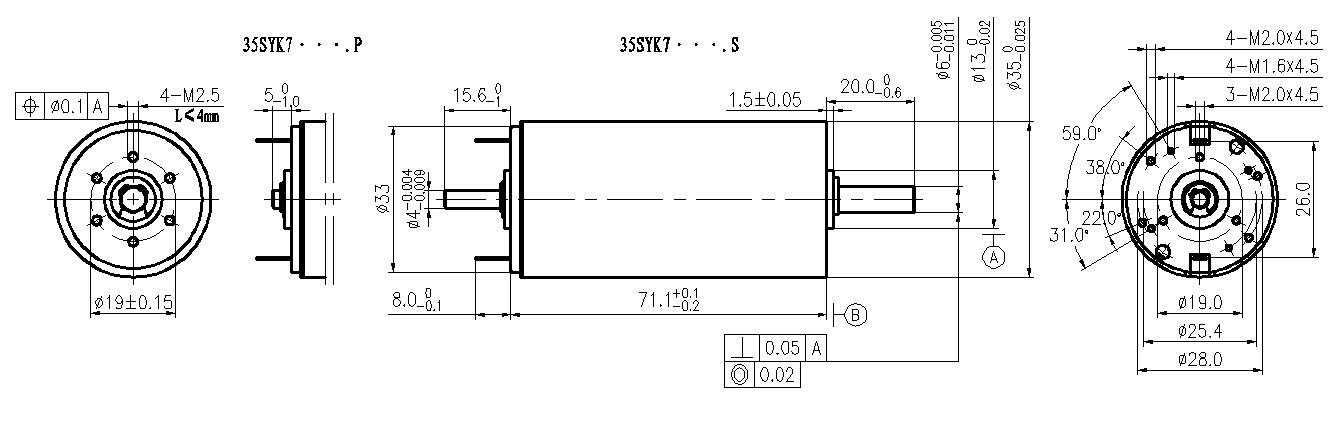

外形尺寸(毫米)

特性曲线示意图

注意事项

Axial play (measured at 4N axial force)/轴向间隙 (沿轴向施加4N力时的间隙) ≤0.07mm
Max. sleeve bearing loads/滑动轴承最大载荷
Axial (dynamic)/轴向(动态) 5.6N
Radial (4 mm from jamming ring)/径向 (卡簧外4mm) 28N
Force for press-fits (static)/最大允许安装力 (静态) 110N
Max. radial play sleeve bearing/滑动轴承最大径向间隙 0.025 mm
Ambient temperature range/环境温度范围 -40~+85℃/需定制
Max. rotor temperature/转子承受最高温度 +125℃/需定制
Weight of motor/电机重量 330g
输出90W对应的短时极限转速 8200rpm
Options:gearbox and ball bearings/其它可选项:减速器,单出轴和双出轴
